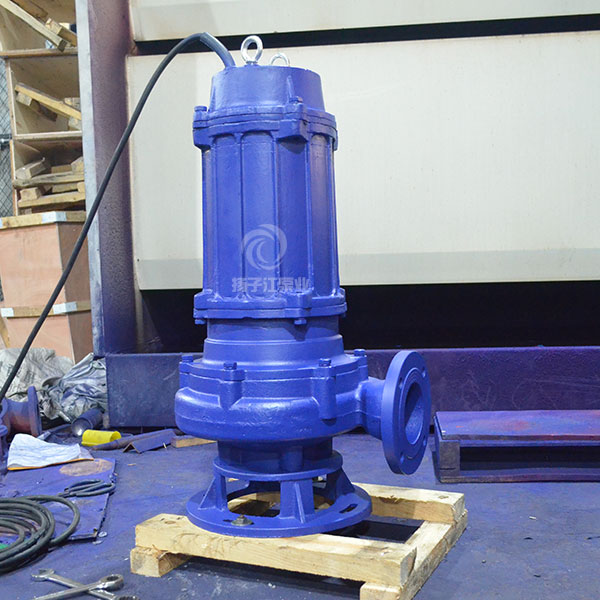

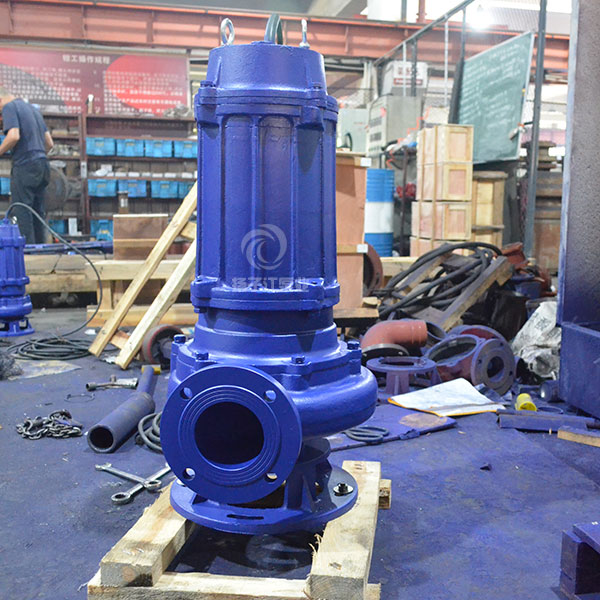

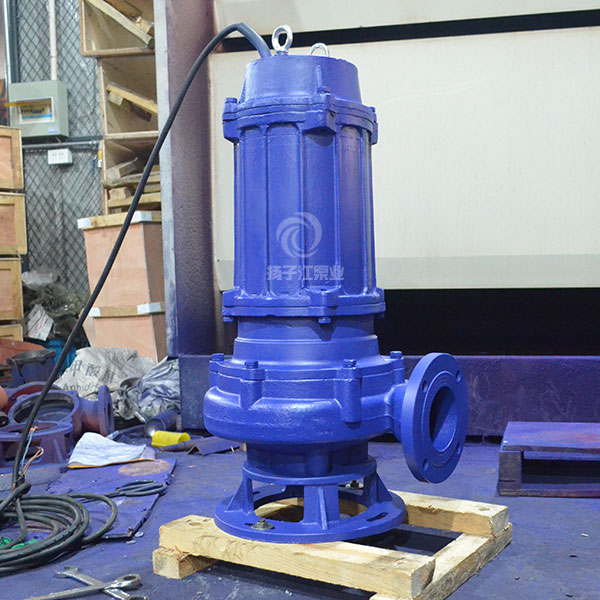

WQ潛水污水泵

1、此泵若用于抽吸較稠較粘的漿液后，需清洗泵腔，防止泵內留下沉淀物。

2、切不可將電纜線起吊或懸掛水泵。

3、不得將泵長期處于低揚程狀態下運行，以防超載而燒壞電機。

4、客戶配自動耦合裝置時，需確定導軌的長度(標準長度為3M)。

說明書下載污水泵系列實物圖標牌合格證產品視頻

下一個[QJB潛水?dāng)嚢铏C(jī)]上一個：[LW防爆無堵塞立式污水泵]

WQ型系列無堵塞潛水污水泵產品概述

WQ型潛水污水泵是在引進國外先進技術的基礎上，結合國內水泵的使用特點而研制成功的新一代泵類產品，具有節能效果顯著、防纏繞、無堵塞、自動安裝和自動控制等特點。在排送固體顆粒和長纖維垃圾方面，具有獨特效果。該系列泵采用獨特葉輪結構和新型機械密封，能有效地輸送含有固體物和長纖維。葉輪與傳統葉輪相比，該泵葉輪采用單流道或雙流道形式，它類似于一截面大小相同的彎管，具有非常好的過流性，配以合理的蝸室，使得該泵具有效率高、葉輪經動靜平衡試驗，使泵在運行中無振動。

WQ型系列無堵塞潛水污水泵產品特點

1、采用獨特的單片或雙葉片葉輪結構，大大提高了污物通過能力，能有效的通過泵口徑的5倍纖維物質與直徑為泵口徑約50％的固體顆粒。

2、機械密封采用新型硬質耐腐的鈦化鎢材料，可使泵安全連續運行8000小時以上。

3、整體結構緊湊、體積小、噪聲小、節能效果顯著，檢修方便，無需建泵房，潛入水中即可工作，大大減少工程造價。

4、該泵密封油室內設置有高精度抗干擾漏水檢測傳感器，定子繞組內預埋了熱敏元件，對水泵電機自動保護。

5、可根據用戶需要配備全自動控制柜，對泵的漏水、漏電過載及超溫等進行自動保護，提高了產品的安全性與可靠性

6、浮球開關可以根據所需液位變化，自動控制泵的起動與停止，不需專人看管，使用極為方便。

7、WQ系列可根據用戶需要配備雙導軌自動耦合安裝系統，它給安裝、維修帶來更大方便，人可不必為此而進入污水坑。

8、能夠在全揚程內使用，而保證電機不會過載。

9、有兩種不同的安裝方式，固定式自動耦合安裝系統、移動式自由安裝系統。

WQ型系列無堵塞潛水污水泵主要用途

適用于化工、石油、制藥、采礦、造紙工業、水泥廠、煉鋼廠、電廠、煤加工工業，以及城市污水處理廠排水系統、市政工程、建筑工地等行業輸送帶顆粒的污水、污物，也司用于抽送清水及帶腐蝕性介質。

WQ型系列無堵塞潛水污水泵型號意義

產品結構特點

	1	配全自動安全保護控制柜的泵接線腔內設有漏水檢測探頭，出現漏水時，探頭發出信號，控制系統對泵保護。
	2	電機定子采用B級和F級絕緣，內裝熱保護傳感器。
	3	根據使用場合口徑為2 00以上的泵，可根據用戶需要采用外循環冷卻系統，能保證水泵在水池的低水位正常運轉。
	4	油室內裝有漏水檢測探頭，當機械密封損壞后，水進入油室，探頭發生信號由控制系統對泵實施保護。
	5	雙端面機械密封保證水泵可靠運行。
	6	獨特的葉輪，具有很大的流道，能夠通過大的物料及纖維垃圾。
	7	泵葉輪與泵體之間裝有可更換的耐磨圈，以保證泵以佳效率運行

WQ型系列無堵塞潛水污水泵性能參數

序號	型號	口徑 mm	流量 m3/h	揚程 m	功率 KW	轉速 r/min	效率 %
1	25 WQ 8-22-1.1	25	8	22	1.1	2900	38.5
2	32 WQ 12-15-1.1	32	12	15	1.1	2900	40
3	40 WQ 15-15-1.5	40	15	15	1.5	2900	45.1
4	40 WQ 15-30-2.2	40	15	30	2.2	2900	48
5	50 WQ 20-7-0.75	50	20	7	0.75	2900	54
6	50 WQ 10-10-0.75	50	10	10	0.75	2900	56
7	50 WQ 20-15-1.5	50	20	15	1.5	2900	55
8	50 WQ 15-25-2.2	50	15	25	2.2	2900	56
9	50 WQ 25-20-2.2	50	25	20	2.2	2900	56
10	50 WQ 18-30-3	50	18	30	3	2900	58
11	50 WQ 25-32-5.5	50	25	32	5.5	2900	53
12	50 WQ 20-40-7.5	50	20	40	7.5	2900	55
13	65 WQ 25-15-2.2	65	25	15	2.2	2900	52
14	65 WQ 37-13-3	65	37	13	3	2900	55
15	65 WQ 25-30-4	65	25	30	4	2900	58
16	65 WQ 30-40-7.5	65	30	40	7.5	2900	56
17	65 WQ 35-50-11	65	35	50	11	2900	60
18	65 WQ 35-60-15	65	35	60	15	2900	63
19	80 WQ 40-7-2.2	80	40	7	2.2	1450	52
20	80 WQ 43-13-3	80	43	13	3	2900	50
21	80 WQ 40-15-4	80	40	15	4	2900	57
22	80 WQ 65-25-7.5	80	65	25	7.5	2900	56
23	100 WQ 80-10-4	100	80	10	4	1450	62
24	100 WQ 110-10-5.5	100	110	10	5.5	1450	66
25	100 WQ 100-15-7.5	100	100	15	7.5	1450	67
26	100 WQ 80-20-7.5	100	80	20	7.5	1450	68
27	100 WQ 100-25-11	100	100	25	11	1450	65
28	100 WQ 100-30-15	100	100	30	15	1450	66
29	100 WQ100-35-18.5	100	100	35	18.5	1450	65
30	125 WQ 100-15-11	125	100	15	11	1450	62
31	125 WQ 130-20-15	125	130	20	15	1450	63
32	150 WQ 145-9-7.5	150	145	9	7.5	1450	63
33	150 WQ 180-15-15	150	180	15	15	1450	65
34	150 WQ 180-20-18.5	150	180	20	18.5	1450	75
35	150 WQ 180-25-22	150	180	25	22	1450	76
36	150 WQ 130-30-22	150	130	30	22	1450	75
37	150 WQ 180-30-30	150	180	30	30	1450	73
38	150 WQ 200-30-37	150	200	30	37	1450	70
39	150 WQ 160-45-37	150	160	37	37	1450	70
40	200 WQ 300-7-11	200	300	7	11	980	73
41	200 WQ 250-11-15	200	250	11	15	980	74
42	200 WQ 250-15-18.5	200	250	15	18.5	1450	72
43	200 WQ 400-10-22	200	400	10	22	1450	76
44	200 WQ 400-13-30	200	400	13	30	1450	73
45	200 WQ 300-15-22	200	300	15	22	1450	73
46	200 WQ 250-22-30	200	250	22	30	1450	71
47	200 WQ 350-25-37	200	350	25	37	1450	75
48	200 WQ 400-30-55	200	400	30	55	1450	70
49	250 WQ 600-9-30	250	600	9	30	980	74
50	250 WQ 600-12-37	250	600	12	37	1450	78
51	250 WQ 600-15-55	250	600	15	55	1450	75
52	250 WQ 600-20-55	250	600	20	55	1450	73
53	300 WQ 500-15-45	300	500	15	45	980	70
54	300 WQ 800-15-55	300	800	15	55	980	73
55	300 WQ 600-20-55	300	600	20	55	980	75
56	300 WQ 800-20-75	300	800	20	75	980	78
57	300 WQ 950-20-90	300	950	20	90	980	80
58	300 WQ 1000-25-110	300	1000	25	110	980	82
59	350 WQ 1100-10-55	350	1100	10	55	980	84.5
60	350 WQ 1500-15-90	350	1500	15	90	980	82.5
61	350 WQ 1200-18-90	350	1200	18	90	980	83.1
62	350 WQ 1100-28-132	350	1100	28	132	740	83.2
63	350 WQ 1000-36-160	350	1000	36	160	740	78.5
64	400 WQ 2000-15-132	400	2000	15	132	740	85.5
65	400 WQ 1700-22-160	400	1700	22	160	740	82.1
66	400 WQ 1500-26-160	400	1500	26	160	740	83.5
67	400 WQ 1700-30-200	400	1700	30	200	740	83.5
68	400 WQ 1800-32-250	400	1800	32	250	740	82.1
69	500 WQ 2500-10-110	500	2500	10	110	740	82
70	500 WQ 2600-15-160	500	2600	15	160	740	83
71	500 WQ 2400-22-220	500	2400	22	220	740	84
72	500 WQ 2600-24-250	500	2600	24	250	740	82

WQ型系列無堵塞潛水污水泵解剖圖

WQ型系列無堵塞潛水污水泵使用注意事項

1.此泵若用于抽吸較稠較粘的漿液后，需清洗泵腔，防止泵內留下沉淀物。

2.切不可將電纜線起吊或懸掛水泵。

3.不得將泵長期處于低揚程狀態下運行，以防超載而燒壞電機。

4.客戶配自動耦合裝置時，需確定導軌的長度(標準長度為3M)。

5.常規狀態下每使用300-500小時應加注或更換油室中機油(10-30#機油)，提高機械密封的使用壽命。泵常規運行3000小時后，需對泵進行拆檢保養，必要時更換不宜再用的易損件。
